| Место происхождения | КНР |
| Фирменное наименование | DAWNERGY |
| Сертификация | Anatel,CE |
| Номер модели | DA-PLC-232-NC-M |

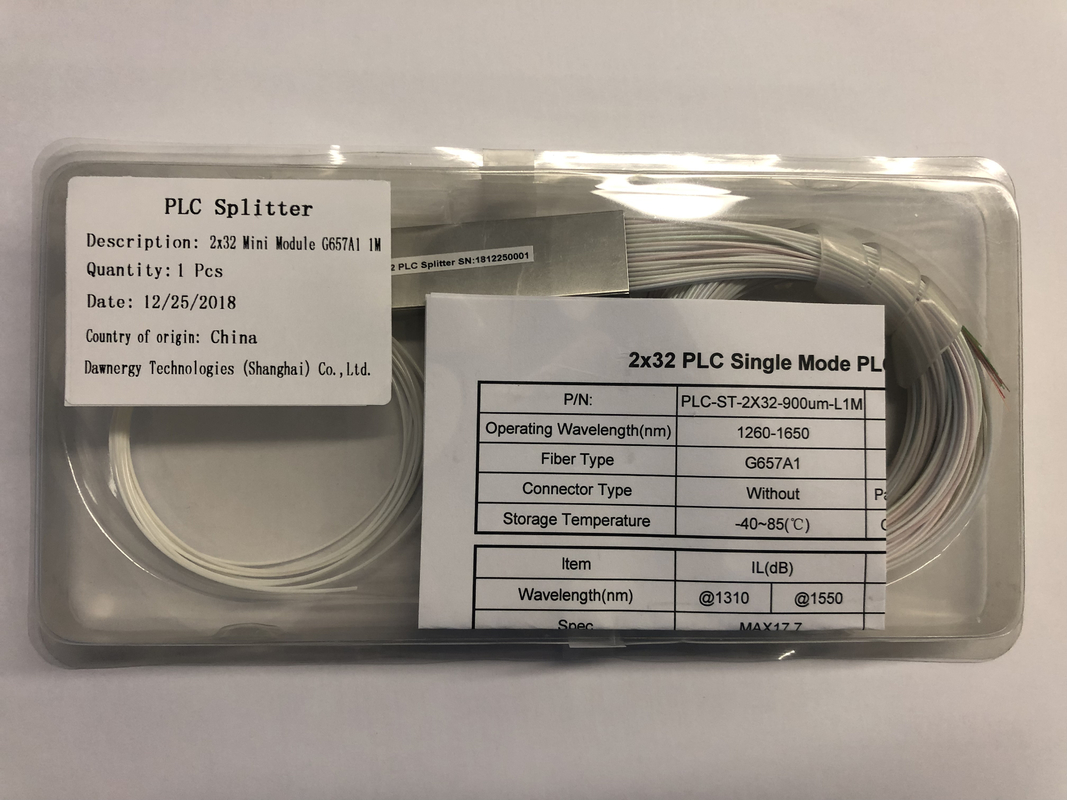

2X32 MINI MODULE Оптическое волокно ПЛК СПЛИТТЕР без разъема TELCORDIA 1209&1201 СТАНДАРТ Низкие потери высокая надежность
2x32 Mini Type Fiber PLC Splitter без разъемов относится к пассивному оптическому компоненту, используемому в волоконно-оптических сетях для разделения одного оптического сигнала на несколько выходов.разделитель имеет соотношение разделения 2:32, что означает, что он берет один вход и разделяет его на 32 выходных волокна.
"Мини-тип" указывает на то, что этот разделитель предназначен для компактности и экономии места.Он обычно используется в ситуациях, когда есть потребность в высокой плотности волоконно-оптических соединений в ограниченном пространстве.
Термин "без разъемов" означает, что разделитель не поставляется с предварительно установленными разъемами на входных или выходных волокнах.Это позволяет пользователю гибко выбирать и устанавливать подходящие разъемы на основе его конкретных требований..
| Параметры | 1х2 | 1х4 | 1х8 | 1х16 | 1х32 | 1х64 | |
| Рабочая длина волны ((nm) | 1260 ~ 1650 гг. | ||||||
| Потеря вставки (dB) | Типичный | 3.6 | 6.8 | 10 | 13.1 | 16.2 | 20 |
| Максимальная (P/S) | 3.8/4.0 | 7.2/7.4 | 10.5/10.7 | 13.6/13.7 | 16.5/16.8 | 20.5/21.0 | |
| Однородность (dB) | Типичный | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 |
| Макс | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) | Типичный | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
| Макс | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
| Потеря возврата (dB) | Минуты | 55 | |||||
| Директивность (dB) | Минуты | 55 | |||||
| Длина волокна (м) | 1 (+/- 0,05) или указанный клиентом | ||||||
| Тип волокна | ITU-T G657A1 или спецификации заказчика | ||||||
| WDL (dB) | Типичный | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| Макс | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
| TDL (dB) (-40 ~ 85°C) | Типичный | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| Макс | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| Рабочая температура (°C) | -40 ~ 85 | ||||||
| Температура хранения (°C) | -40 ~ 85 | ||||||
| Упаковка Размер ((мм) | Обнаженный разделитель | 40х4х4 | 50х7х4 | 60х12х4 | |||
| Мини-модуль | 60х7х4 | 60х12х4 | 80х20х6 | 100х40х6 | |||
| Тип кассеты | 100х80х10 | 120х80х18 | |||||
| Параметры | 2х2 | 2х4 | 2х8 | 2х16 | 2х32 | 2х64 | |
| Рабочая длина волны ((nm) | 1260 ~ 1650 гг. | ||||||
| Потеря вставки (dB) | Типичный | 3.7 | 7 | 10.8 | 13.6 | 16.8 | 20.5 |
| Максимальная (P/S) | 3.9/4.2 | 7.5/7.8 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21.5 | |
| Однородность (dB) | Типичный | 0.5 | 1 | 1 | 1.2 | 1.5 | 2.2 |
| Макс | 0.6 | 1.2 | 1.5 | 1.8 | 2 | 2.7 | |
| PDL (dB) | Типичный | 0.1 | 0.1 | 0.2 | 0.3 | 0.3 | 0.3 |
| Макс | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
| Потеря возврата (dB) | Минуты | 55 | |||||
| Директивность (dB) | Минуты | 55 | |||||
| Длина волокна (м) | 1 +/- 0,05 или указанное заказчиком | ||||||
| Тип волокна | ITU-T G657A1 или спецификации заказчика | ||||||
| WDL (dB) | Типичный | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
| Макс | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | |
| TDL (dB) (-40 ~ 85°C) | Типичный | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Макс | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| Рабочая температура (°C) | -40 ~ 85 | ||||||
| Температура хранения (°C) | -40 ~ 85 | ||||||
| Упаковка Размер ((мм) | Обнаженный разделитель | 50х7х4 | 60х7х4 | 70х12х4 | |||
| Мини-модуль | 60х7х4 | 80х12х5 | 100х20х6 | 100х40х6 | |||
| Тип кассеты | 100х80х10 | 120х80х18 | |||||
| Примечания: 1. Измерения производятся при комнатной температуре. | |||||||
| 2. S=стандартный класс, P=премиум класс | |||||||
