| Место происхождения | Китай |
| Фирменное наименование | Dawnergy |
| Номер модели | ДА-ПЛК |
DA-PLC Планарная световая волна (PLC) разделитель
1. Описание
ДауннергиясТехнология планарных световолновых схем (PLC) разделителей построена с использованием уникального процесса волновода из стекла кремниевого стекла.Ввод PLC Splitter распределять оптическую мощность на выходном портах и обычно используются в системах FTTx, коммуникационные сети, аналоговые пассивные оптические сети, сети CATV и другие оптические волоконные системы.Сцепление с закрытием и разделительное устройство на стойкеКомпактная конструкция позволяет сэкономить пространство и время установки.
2. Особенности
Я... Низкая потеря вставки и высокая потеря возврата
Я... Стандарт производства и испытаний: Telcordia GR-1209 и GR-1221
Я... Низкий уровень ПДЛ
Я... Компактный дизайн
Я... Хорошая однородность каналов
Я... Широкий диапазон длины волны и температура работы
Я... Высокая надежность и стабильность для внутреннего и наружного применения
3. Спецификации разделителя ПЛК
|
Тип разделителя |
Мини-ПЛК-разделитель 1х2 |
Мини-ПЛК-разделитель 1х4 |
Мини-ПЛК-разделитель 1х8 |
ПЛК-разделитель 1х4 SC/APC |
ПЛК-разделитель 1х8 SC/APC |
ПЛК-разделитель 1х16 SC/APC |
|
|
Код продукта |
DA-PLC-1x2
|
DA-PLC-1x4 |
DA-PLC-1x8 |
DA-PLC-1x4 SC/APC |
DA-PLC-1x8 SC/APC |
DA-PLC-1x16 SC/APC |
|
|
Мощность |
1х2 |
1х4 |
1х8 |
1х4 |
1х8 |
1х16 |
|
|
Тип соединителя |
Нет, нет. |
Нет, нет. |
Нет, нет. |
SC/APC |
SC/APC |
SC/APC |
|
|
Диапазон длины волны |
1260nm ÷ 1660nm |
||||||
|
Рабочая длина волны ((nm) |
1270nm, 1310nm, 1490nm, 1550nm, 1577m, 1625nm |
||||||
|
Потеря вставки (dB) При 1310 и 1550 нм |
Макс |
4.0 |
7.6 |
10.9 |
7.6 |
10.9 |
14.5 |
|
Однородность (dB) |
Макс |
0.6 |
1.0 |
1.3 |
1.0 |
1.3 |
1.7 |
|
PDL (dB)(поляризация зависит от потерь) |
Макс |
0.2 |
0.2 |
0.3 |
0.2 |
0.3 |
0.3 |
|
Потеря возврата (dB) |
Минуты |
55 |
|||||
|
Директивность (dB) |
Минуты |
55 |
|||||
|
Тип волокна |
ITU-T G.657A1 |
||||||
|
Жилой материал |
Нержавеющая сталь |
||||||
|
Длина свиного хвоста |
> 1000 мм |
||||||
|
Слишком большое количество свиного хвоста |
250 мкм |
900μm ± 50μm |
|||||
|
Окраска свиного хвоста |
Цветная TIA/EIA 598 |
LSZH |
|||||
|
Маркер |
Цветная TIA/EIA 598 |
Прикрепить этикетки с последовательными номерами ко всем входным и выходным портам |
|||||
|
Рабочая температура (°C) |
-10 ~ 70 |
||||||

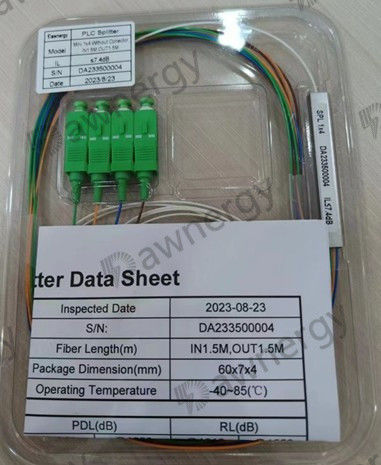

Пакет
Разделитель упакованный в пластиковую ящик для пузырьков, отчет о испытаниях каждого разделителя, включенный в коробку.
Продукция имеет наклейки QR-кода в соответствии с требованиями клиентов
Этикетка на Splitter
Напечатать информацию на корпусе разделителя: наименование производителя, код продукта, серийный номер, объем и месяц/год изготовления.
