DA-PLC плоская световая волна (PLC) разделитель
Описание
ДауннергиясПланарные световолновые схемы (PLC) разделители построены с использованием уникального процесса волновода стекла кремниевого стекла.Ввод ПЛК Spitters распределять оптическую мощность на выходном портах и обычно используются в системах FTTx, коммуникационные сети, аналоговые пассивные оптические сети, сети CATV и другие оптические волокна системы.Сцепление с закрытием и разделительное устройство на стойкеКомпактная конструкция позволяет сэкономить пространство и время установки.
Особенности
Я... Низкая потеря вставки и высокая потеря возврата
Я... Стандарт производства и испытаний: Telcordia GR-1209 и GR-1221
Я... Низкий уровень ПДЛ
Я... Компактный дизайн
Я... Хорошая однородность каналов
Я... Широкий диапазон длины волны и температура работы
Я... Высокая надежность и стабильность для внутреннего и наружного применения
Спецификации модуля разделителя ПЛК
|
Параметры
|
1х16
|
|
Тип соединителя
|
SC/APC
|
|
Размер ((мм)
|
60х12х4
|
|
Рабочая длина волны ((nm)
|
1260 ~ 1625 гг.
|
|
Потеря вставки (dB)
|
Макс
|
14.3
|
|
Однородность (dB)
|
Макс
|
1.8
|
|
PDL (dB)
|
Макс
|
0.3
|
|
Потеря возврата (dB)
|
Минуты
|
55
|
|
Директивность (dB)
|
Минуты
|
55
|
|
Тип волокна
|
ITU-T G652D (Диаметр поля режима при 1310 нм: 9,2 мкм ± 0,4 мкм ️ при 1550 нм: 10,4 мкм ± 0,8 мкм)
|
|
Жилой материал
|
Нержавеющая сталь
|
|
Длина свиного хвоста
|
Я... Входная сторона оптического разделителя должна быть без соединителя, а выходная сторона должна быть завершена соединителями.
Я... Длина входного хвоста должна быть 150 cm ± 3 cm.
Я... Длина выходной хвости должна быть 60 cm ± 3 cm.
|
|
Слишком большое количество свиного хвоста
|
900мм±5%, однородность < 20 мм
|
|
Цвет свиного хвоста
|
Ввод: белый
Вывод: TIA/EIA 598-A с числовым производителем от 1 до конца
|
|
Рабочая температура (°C)
|
-10 ~ 70
|

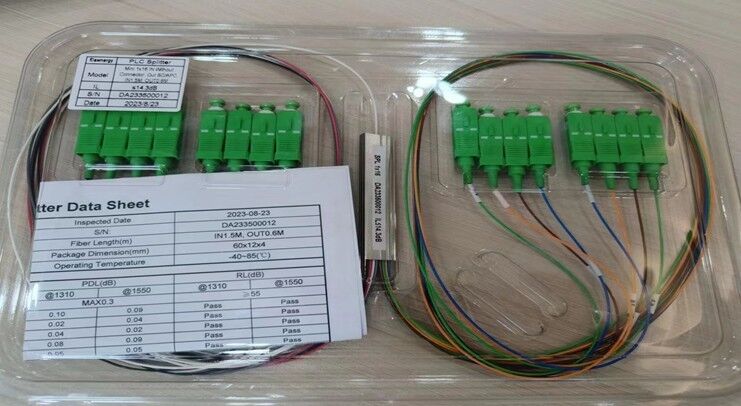

Пакет
Разделитель упакованный в пластиковую ящик с пузырьками, по одному разделителю на каждую коробку, отчет о испытаниях каждого разделителя, включенный в коробку.тип разделителя, серийный номер
Этикетка на Splitter
Информация о печати: номинальная потеря вставки, тип разделителя, серийный номер
