Проект Fast Connector G652D/G657A1/G657A2 на волокна SC UPC/APC FTTH

Быстрый разъединитель DA-PFC-50K

Настоящая спецификация определяет характеристики полевого соединителя SC UPC/APC с волокном G652D/G657A1/G657A2 в предварительно отполированной ферруле SC UPC/APC.Этот полевой соединитель производится компанией Dawnergy и предназначен для использования с кабелем для спуска бабочек 3Размер 0,0 мм х 2,0 мм.

Особенности

• Предварительно завершенные волокна в ферруле, без эпоксида, отверждения и полировки
• Стабильные оптические характеристики и надежные экологические характеристики
• Эффективный и удобный для пользователя, время окончания с инструментом отключения и резки
• Недорогой редизайн, конкурентоспособная цена

Заявления

• Проект FTTH

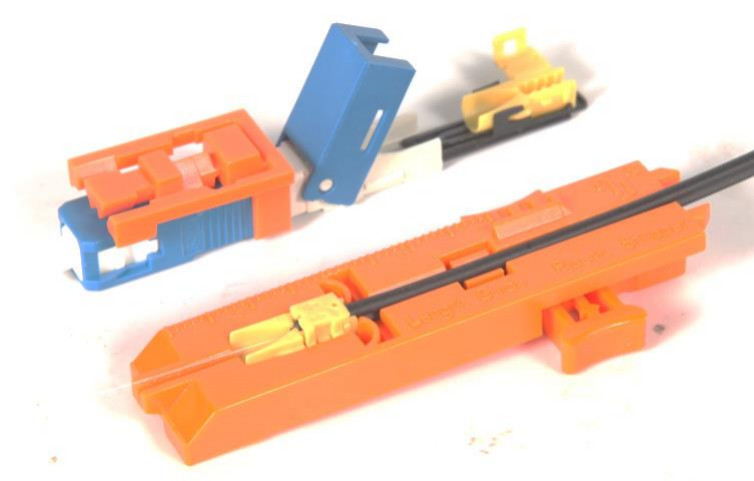

Рисунок соединителя

Рисование кабелей

Контуры установленного кабеля "Flyfly" размером 2x3 мм и кабеля "Simplex" размером 3,0 мм следуют:

Строительство

Приемлемо для клиента помечать свой логотип компании или имя и т. д. путем лазерной маркировки на поверхности соединителя.Стандартный цвет основного корпуса соединителя зеленый/синий

Спецификация

Параметры	Спецификация
Применимый кабель	3.0 x 2,0 мм кабель для падения и 3 мм круглый кабель
Тип волокна	SM G652D/G657A1/G657A2
Рабочая длина волны	1310 нм, 1490 нм и 1550 нм
Диаметр покрытия	250мм
Длина волокна
Потеря вставки	Макс.≤0,5 дБ, типичный≤0,3 дБ
Возвратные потери	Максимальное значение APC≤-50dB, типичное≤-55dB Максимальная UPC≤-40dB, типичная≤-45dB
3D-геометрия	Соответствует стандарту МЭК
Конечная поверхность ремня	Зона без царапин на 400X
Прочность на растяжение	> 25N
Среднее время сборки	≤ 3 мин
Количество повторного использования	≥ 5 раз
Рабочая температура (°C)	-20 ~ +75
Температура хранения (°C)	-40 ~ +85
Время жизни	≥ 10 лет

Инструмент руководства

Каждый 50 шт быстрый разъединитель имеет 1 инструмент руководства

Пакет

1. 5 штук в маленькой ящике с пузырями, 10 пузырей во внутренней ящике.

В небольшую блистерную коробку включается:

5 шт. быстрых разъемов

Руководство пользователя

2. 11000 штук в большой коробке.
