КАБЕЛЬ AISG2.0 ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Место происхождения	Китай
Фирменное наименование	Dawnergy

Детали продукта

Использовать для:

Электрическая регулировка наклона антенны с поддержкой RET

Протокол:

AISG 2.0/AISG1.1

Коннектор А - подключение к RCU:

Женщина 8PIN

Выделить:

Кабель управления AISG 2.0 RET

кабель регулировки наклона антенны

Кабель RET для управления антенной

Условия оплаты & доставки

Количество мин заказа

1000

Время доставки

5-8 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Описание продукта

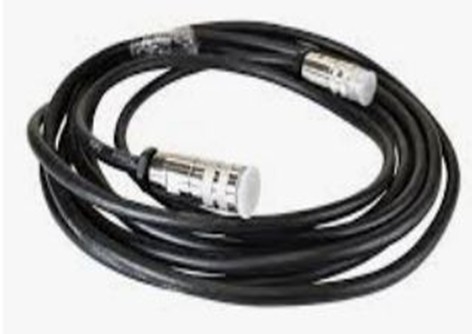

Кабель AISG2.0 RET CONTROL

1. Структура кабеля

А. Кабель AlSG2.0 для RET типа управления 1-AISGF-DB9

В. Кабель AlSG2.0 для RET управления типа 2-AISGF-DB15

В. Кабель AlSG2.0 для RET управления типа 3-AISGF-AISGM соединителя

2. Описание контракта

А. Кабель AlSG2.0 для RET типа управления 1-AISGF-DB9

штифт	9PINDB9 Мужчина	8PINAISG ЖенщинаПрямой. ВЭК601309
1	красный	красный
2	/	/
3	синий	синий
4	черный	/
5	зеленый	зеленый
6	/	красный
7	/	черный
8	/	/
9	черный	/

В. Кабель AlSG2.0 для RET управления типа 3-AISGF-AISGM соединителя

штифт	8PINAISGМпивоПрямой. ВЭК601309	8PINAISG ЖенщинаПрямой. ВЭК601309
1	коричневый	коричневый
2	/	/
3	синий	синий
4	/	/
5	зеленый	зеленый
6	красный	красный
7	черный	черный
8	/	/

В. Кабель AlSG2.0 для RET управления типа 2-AISGF-DB15

Пв	15PIN DB15Мужчина	Пин	8PIN AISG Женщина гетеро IEC 601309
13	синий	3	синий
9	зеленый	5	зеленый
15	красный	6	красный
14	черный	7	черный

3. Спецификации

Параметры	Спецификация
Использование для	Электрическое регулирование наклона антенны с включением RET
Протокол	AISG 2.0/AISG1.1
Коннектор А - подключение к RCU	8pin Женщина
Коннектор AISG стиль кузова	Прямой.
Коннектор AISG стандарт A	IEC 601309
Коннектор AISG B - подключение к RRU	8 штифтов Мальчик/9 штифтов Мальчик/ 15 штифтов Мальчик
Провод	Строительство	Скрученная пара
	Площадь поперечного сечения проводника (мм2)	≥ 0.185
	Диаметр изоляции провода (мм)	≥ 0.93
Диаметр куртки (мм)	≥ 6.7
Длина	10m±1%

4. Электрические характеристики

Параметры	Спецификация
Максимальное напряжение	≥ 58В
Выдерживает напряжение	≥ 500 В
Характерная импеданс	(100±20)Ω
Сопротивление на контакт	< 5 мΩ
Сопротивление изолятора	≥ 5 МΩ·
Номинальный ток	≥4A

5. Характеристика окружающей среды

Параметры	Спецификация
Температурный диапазон	-40°C +85°C
Нейтральный солевой туман	> 48h
Экологический стандарт	RoHS
Класс защиты ИС	IP67 IEC60529

6. Информация о заказах

Описания

Модель

Кабель AlSG20 для управления RET типа1----AISGF-X

X=Коннектор DB9/коннектор DB15/коннектор AISGM

(кабель AISG2.0 длиной 10M Электрическое регулирование наклона антенны с поддержкой RET)

DA-AISG20-10-AISG-DB-X

(X=DB9/DB15/AISGM)

- Каждый AISG маркируется маркировкой производителя и содержит ключевые детали продукта, такие как: название производителя, модель, номер детали, дата изготовления и маркировка общей длины.
