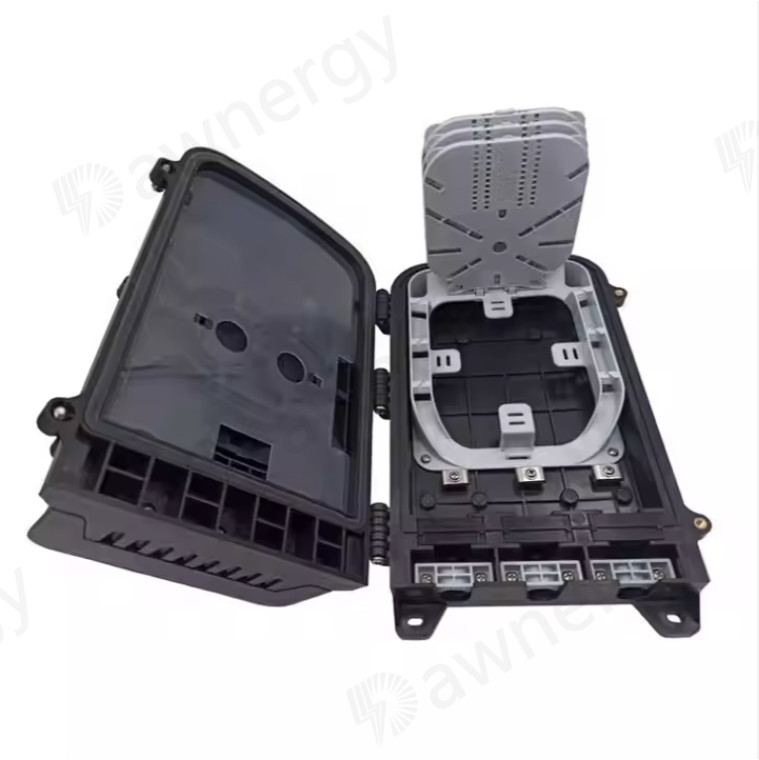

DA-FDB-16A2-PA-17 Волоконно-оптическая распределительная коробка

DA-FDB-16A2-PA-17 Волоконно-оптическая распределительная коробка

Распределительная коробка Dawnergy используется как конечная точка для питающего кабеля для подключения к кабелю в сети связи FTTx.Распространение может быть сделано в этом поле, и в то же время обеспечивает надежную защиту и управление строительством сети FTTx.

Подходит для разделителя PLC типа Mini

Особенности

• Совершенно закрытая структура.
• Материал: PP, влагостойкий, водостойкий, пылестойкий, антивозрастный, уровень защиты до IP65.
• Застегивание питающего кабеля и кабеля спуска, расплетение волокон, фиксация, хранение, распределение... и т.д. все в одном.
• Кабель, козыри и шнурки проходят по своим путям, не мешая друг другу, установка микро-разделителя PLC, простое обслуживание.
• Распределительная панель может быть перевернута, питательный кабель может быть помещен через порт экспрессии, легко для обслуживания и установки.
• Подъемный столб / установка на стену, установка воздушного кабеля, подходящий как для внутреннего, так и для наружного использования.

Заявления

• Сети доступа FTTH
• Телекоммуникационные сети
• Местные сети

Спецификации

1. Экологическая спецификация

Рабочая температура: -40°C+85°C

Относительная влажность: ≤ 85% ((+30°C)

Атмосферное давление: 70KPa ≈ 106Kpa

2. Техническая спецификация "Противо грозоугрозы"

• Устройство заземления изолировано с шкафом, сопротивление изоляции менее 2 MΩ/500V (DC)
• Напряжение стойкости между устройством заземления и шкафчиком не менее 3000V ((DC) /min, без пробоя, без вспышки

Кабельные дороги

(Фото 2)

Установка

1Настенная установка

Просверлите 4 отверстия в стену на основе размера в таблице 1, поместите расширительный болт Φ7.5 * 40, поместите коробку, чтобы сопоставить отверстия, и используйте болт для крепления. (Фото 3)

2Установка на столбе

Прикрепить 1 комплект кольца к телекоммуникационному полюсу (рисунок 4)

3.Наземная структура

Завяжите два установленных на шасси наднаправления, подвешенных на проводе, а затем зашлем, чтобы предотвратить выпадение корпуса. (Фото 5)

Пик 3 Настенная установка Пик 4 Настольная установка

Рисунок 5 Надстройка
