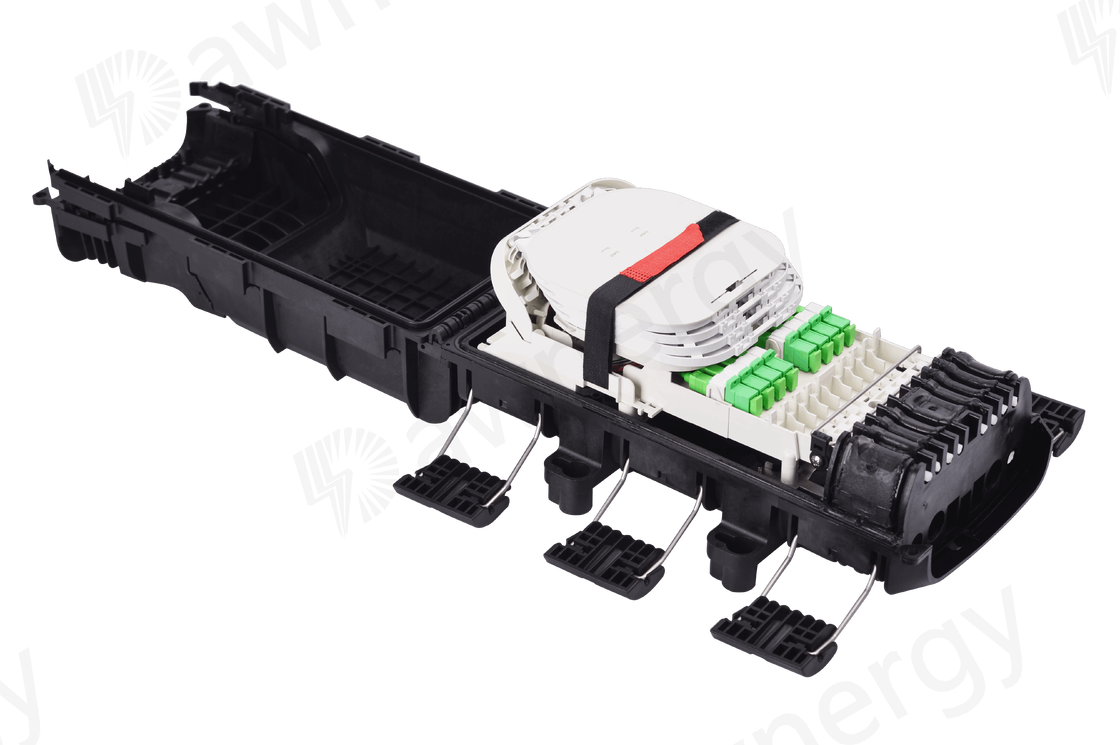

DA-FDB-72F-18 Волоконно-оптическая распределительная коробка
Дауннерги.распределительные коробки с оптическими волокнамииспользуется как конечная точка для питающего кабеля для подключения к кабелю спуска в системе сети связи FTTx. Сплисинг, разделение и распределение волокон могут быть выполнены в этой коробке,и тем временем обеспечивает надежную защиту и управление для строительства сети FTTx.
Особенности
Я... Подходит для установки в помещении или на улице, на стенке, на столбе.
Я... Изготовлен из высококачественного инженерного пластмассового материала (PP), хорошей механической прочности, элегантного внешнего вида, прочности и долговечности.
Я... Встроенный Складываемая лотка сцепления, легкая для открытия, лотка сцепления может быть снята, легкая для установки и обслуживания.
Я... Застегивание питающего кабеля и кабеля спуска, расплетение волокон, фиксация, хранение, распределение... и т.д. все в одном.
Спецификации
|
Параметры
|
Спецификация
|
|
Рабочая температура
|
-40°C~ + 85°C
|
|
Относительная влажность
|
≤95% ((+30°C)
|
|
атмосферное давление
|
70 кПа~106 кПа
|
|
Потеря вставки
|
≤ 10,5 дБ
|
|
Убытки от возврата UPC
|
≥ 50 дБ
|
|
Убытки от возврата APC
|
≥ 50 дБ
|
|
Сопротивление изоляции между устройством заземления и металлическими частями коробки
|
не менее 2*104MΩ/500V ((DC); IR≥2*104MΩ/500В
|
|
Сопротивление напряжения между устройством заземления и коробкой и ее металлическими частями
|
не менее 3000В (DC) /мин, без пробоев, без вспышек; U≥3000V
|
|
Размер ((A*B*C)
|
337*195*128 мм
|
|
Материал
|
PP
|
|
Уровень защиты
|
IP68
|
|
Максимальная вместимость
|
8 ((SC/APC илиSC/UPC)
|
|
Пропускная способность FOSC ((Bunchy)
|
72F
|
|
Размер установки ((D*E)
|
174*111 мм
|
|
В самый большой
диаметр кабеля
|
16 мм*2 7 мм*2
|
Стандартный пакет
|
Нет, нет, нет.
|
Имя
|
Единица
|
Количество
|
|
1
|
Разделительная коробка с оптическими волокнами
|
кусочек
|
1
|
|
2
|
Руководство пользователя
|
кусочек
|
1
|
|
3
|
Кольцо с полюсом (по выбору)
|
кусочек
|
1
|
Установка
Установка варианты
Установка на стене: использование Уши для монтажа.
Полюс фиксация: Использование монтаж уши в сочетание с пластиковые или металлические зажимы для шлангов.
Стенные установка
Сверлить 4 отверстия в стену на основе размера в таблице1,Поместите расширительный болтM6*50 мм,Поместите коробку, чтобы сопоставить отверстия и использовать болт, чтобыЗаприте.
С подвеской установка
