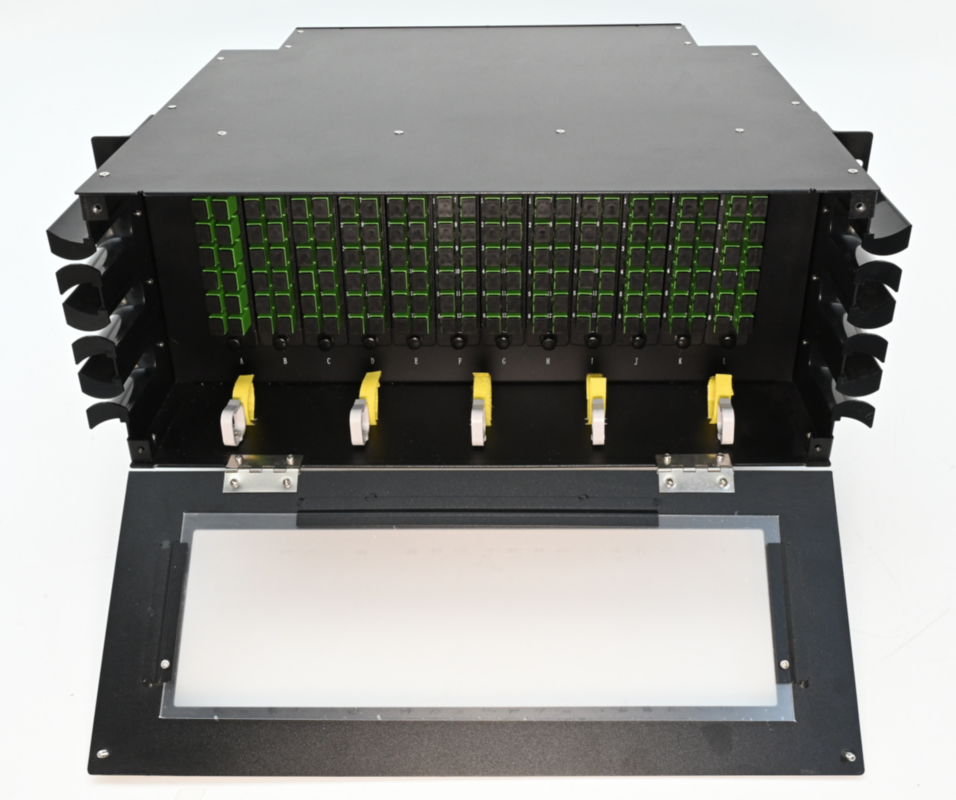

144C Modular ODF 19" Rack Mount Fiber Distribution Frame
  • 144C Modular ODF 19
  • 144C Modular ODF 19
  • 144C Modular ODF 19
  • 144C Modular ODF 19
144C Modular ODF 19

144C Modular ODF 19" Rack Mount Fiber Distribution Frame

Place of Origin China
Фирменное наименование Dawnergy
Model Number 144C Modular ODF
Детали продукта
Max. No. of Cores:
FC/SC/ST/duplex LC
Module Slots Number:
12
Material:
Cold-rolled steel, 1.2mm thickness
Installation Method:
19” rack mount
Splicing Tray:
12 cores tray
Выделить:

19 inch rack mount ODF

,

modular fiber distribution frame

,

144C fiber optic patch panel

Условия оплаты & доставки
Minimum Order Quantity
100
Packaging Details
Carton/Pallet
Delivery Time
5-8 work days
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Описание продукта
144C Модульный ODF
Основные атрибуты
Макс. кол-во жил FC/SC/ST/дуплекс LC
Количество слотов для модулей 12
Материал Холоднокатаная сталь, толщина 1,2 мм
Метод установки 19-дюймовая стойка
Сплайс-кассета Кассета на 12 жил
Обзор продукта

144-жильный модульный оптический распределительный каркас (ODF) предназначен для приложений с высокой плотностью волоконно-оптических соединений и подключений. Это 4U решение для монтажа в стойку оснащено 12 предварительно загруженными блоками сращивания и коммутации 12C с адаптерами FC/SC/ST/дуплекс LC, пигтейлами и кассетами для сращивания на 12 жил.

144C Modular ODF 19" Rack Mount Fiber Distribution Frame 0
144C Modular ODF 19" Rack Mount Fiber Distribution Frame 1
Основные характеристики
  • Модульная конструкция с выдвижными блоками сращивания/коммутации волокон 12C на направляющих для удобства работы
  • Интегрированная конструкция сочетает в себе сращивание волокон кабеля OSP, оконцевание патч-кордов и хранение
  • Превосходная защита оптических компонентов с надежной маршрутизацией волокон
  • Отличные механические характеристики с гарантированным минимальным радиусом изгиба волокна
  • Эффективная пыленепроницаемая конструкция
Технические характеристики
Макс. кол-во жил 144
Тип адаптера FC/SC/ST/дуплекс LC
Количество слотов для модулей 12
Материал Холоднокатаная сталь, толщина 1,2 мм
Цвет Черное или серое порошковое покрытие
Метод установки 19-дюймовая стойка
Сплайс-кассета Кассета на 12 жил
Размеры 482×420×175 мм
Рабочая температура -20~+55℃
Относительная влажность ≤85% (30℃)
Атмосферное давление 70~106 кПа
Сопротивление изоляции ≥2×10⁴MΩ/500 В (DC)
Обзор компонентов
144C Modular ODF 19" Rack Mount Fiber Distribution Frame 2
Зажим для кабеля и силового элемента
144C Modular ODF 19" Rack Mount Fiber Distribution Frame 3
Боковой органайзер
144C Modular ODF 19" Rack Mount Fiber Distribution Frame 4
Модуль сращивания и адаптеров
Входящие в комплект аксессуары
Элемент Единица измерения Количество
Модульный оптический распределительный каркас (ODF) Комплект 1
Винты и гайки для крепления в стойку M6 Комплект 4
Хомут Штука 8
Защитная гильза для сращивания Штука 144
Кабельная стяжка Штука 20
Защитная трубка Штука 1
Липучка Штука 5
Информация для заказа

Модульный оптический распределительный каркас (ODF) - черный; холоднокатаная сталь; 19-дюймовая стойка, 4U, выдвижной тип; Макс. 144 жилы, можно установить 12 модулей сращивания и адаптеров типа SC; Адаптеры и пигтейлы типа SC в комплекте.
